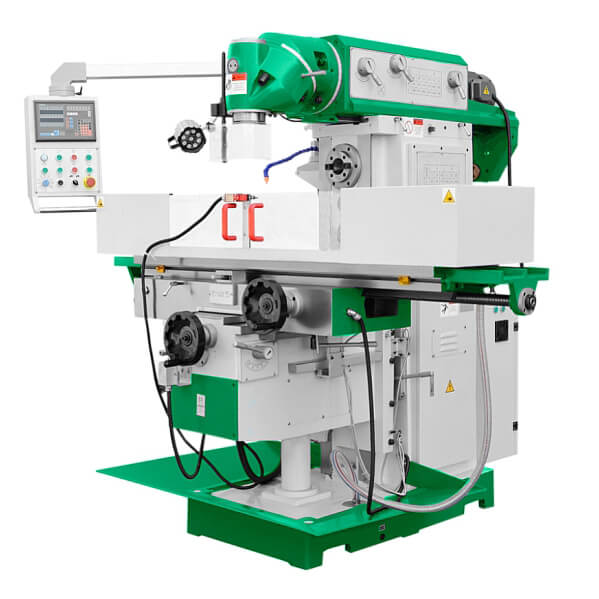

Универсально-фрезерный станок
УФС-1320Ф1
Мощность - 9,1 кВт, рабочий стол 1320х360 мм, перемещение по осям - 750/320/400 мм, обороты шпинделя: 58-1800 об/мин, конус шпинделя - ISO50, УЦИ, авто.подача X,Y,Z, ускоренная подача X,Y,Z.
Гарантия
Сервис
Лизинг
Доставка
Скачать
ТКП
Свяжитесь с техническим специалистом по бесплатному номеру 8 (800) 755-07-07
Преимущества станка «Тайфун» УФС-1320Ф1:
- Станок предназначен для широкого использования в условиях промышленного производства.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Главный привод 5,5 кВт, гарантирует стабильно высокий крутящий момент.
- Станина отлита из чугуна высокой прочности HT-200.
- Прецизионно отшлифованные направляющие, с повышенной точностью и износостойкостью.
- Централизованная система смазки станка.
- Массивные маховики с читаемыми шкалами.
- Мощные сервомоторы с крутящим моментом 10 Nm, обеспечивают бесступенчатую регулировку подачи рабочего стола по осям X, Y и Z.
- Возможность работы в горизонтальном / вертикальном режиме.
- Большая площадь рабочего стола 1320х360 мм и грузоподъёмностью до 500 кг.
- По оси-Y установлена телескопическая защита.
- Универсальный фрезерная головка поворачивается на 360°.
- Комбинируя наклон и поворот фрезерной головки, можно установить практически любой угол обработки детали.
- Современная контрольная панель, информативная и функциональная.
- Электрокомпоненты CE Schneider electric.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Станок укомплектован всем необходимым для работы.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- Поддон для сбора стружки.
- Система УЦИ по 3 осям.
- Сервопривод быстрой подачи.
- Система подачи СОЖ.
- LED лампа.
- Поворотные тиски с шириной губок 160 мм.
- Набор зажимных приспособлений.
- Цанговый патрон ISO50 с набором цанг.
- Горизонтальный оправка Ø27 мм.
- Горизонтальный оправка Ø32 мм.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Технические характеристики:
- Напряжение сети, В
- 380
- Суммарная мощность, кВт
- 11
- Двигатель вертикального шпинделя, кВт
- 4
- Двигатель горизонтального шпинделя, кВт
- 5,5
- Мощность насоса подачи СОЖ, Вт
- 90
- Макс. диаметр рассверливания (сталь), мм
- 30
- Макс. диаметр сверления (сталь), мм
- 28
- Макс. диаметр торцевой фрезы, мм
- 160
- Макс. диаметр концевой фрезы, мм
- 20
- Конец шпинделя
- 7:24 IS050
- Частота вращения вертикального шпинделя, об/мин
- 60 – 1750
- Количество ступеней, шт
- 12
- Расстояние вертикальный шпиндель – стол, мм
- 190-590
- Поворот / наклон фрезерной головки, град
- 360°
- Частота вращения горизонтального шпинделя, об/мин
- 60 - 1800
- Количество ступеней, шт
- 12
- Расстояние горизонтальный шпиндель – стол, мм
- 20-420
- Размер стола, мм
- 1320 х 360
- Максимальная нагрузка на стол, кг
- 500
- Размер Т-образных пазов, мм
- 18
- Расстояние между пазами, мм
- 80
- Количество пазов, шт
- 3
- Поворот стола, град
- ± 45
- Авто. перемещение по оси-X, мм
- 750
- Ручное перемещение по оси- X, мм
- 750
- Рабочая подача по оси- X, мм/мин
- 30-750
- Быстрый ход по оси- X, мм/мин
- 1200
- Авто. перемещение по оси-Y, мм
- 320
- Ручное перемещение по оси- Y, мм
- 320
- Рабочая подача по оси- Y, мм/мин
- 20-500
- Быстрый ход по оси- Y, мм/мин
- 800
- Авто. перемещение по оси-Z, мм
- 400
- Ручное перемещение по оси- Z, мм
- 400
- Рабочая подача по оси- Z, мм/мин
- 15-375
- Быстрый ход по оси- Z, мм/мин
- 600
- Крутящий момент серво-привода оси- X,Y,Z, Nm
- 10
- Класс точности
- Н
- Габариты станка (ДxШxВ), мм
- 1800x2100x2000
- Масса станка, кг
- 2650
