Горизонтально-фрезерный станок с ЧПУ ГФС-630Ф3 (два рабочих стола) ГФС-630Ф3 Тайфун

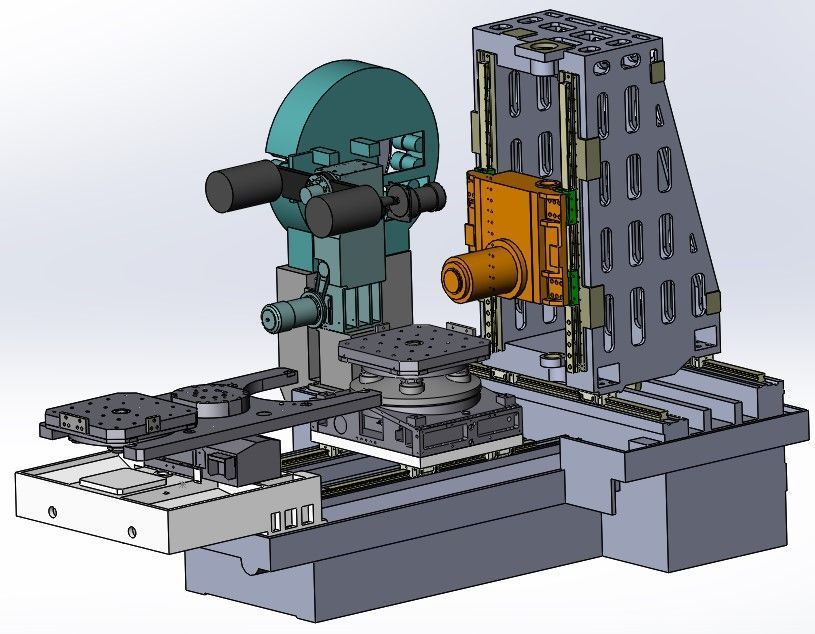

Описание конструктивных особенностей станка «Тайфун» ГФС-630Ф3:

1. Горизонтально фрезерный станок «Тайфун» ГФС-630Ф3 предназначен для работы в условиях серийного производства.
2. Мощная, надежная литая конструкция из высококачественного чугуна Meehanite.
3. Общая мощность энергопотребления обрабатывающего центра составляет 40 кВт.
4. Шпиндель станка мощностью 15 кВт.
5. Предельное число оборотов шпинделя 3 500 об/мин.
6. Панель приборов расположена с правой стороны.
7. Станок может быть оснащен системой ЧПУ Siemens Sinumerik 828D Basic (Fanuc 0i md – опция).
8. Два поворотных стола с габаритами 630х630 мм.
9. Шесть Т-образных пазов шириной 18 мм.
10. Расстояние между пазами 125 мм.
11. Масса обрабатываемой заготовки на рабочем столе не должна превышать 1200 кг.
12. Скорость перемещения в ускоренном режиме по всем осям– 24 000 мм/мин.
13. Хорошая обзорность (с трех сторон) процесса обработки заготовки, достигается за счёт больших дверей и окон по бокам защитного кожуха.
14. Удаление стружки происходит по средствам моторизированного транспортера.
15. Защита направляющих от попадания стружки по всем осям.
16. Шарико-винтовые пары (ШВП) по всем осям.
17. Линейные направляющие по X / Z осям.
18. Устройство автоматической смены инструмента на 24 позиций.
19. Централизованная автоматическая смазочная система.
20. Интегрированное освещение рабочего процесса.
21. Система охлаждения электро-шкафа.
22. Гарантия на оборудование составляет 24 месяцев.
23. Пожалуй, лучшее предложение на рынке станочного оборудования в России.

Комплектация поставки:

1. Система ЧПУ (Siemens Sinumerik 828D Basic)
2. Система автоматической смазки.
3. Транспортер для стружки.
4. Тележка.
5. Электрический шкаф с кондиционером
6. Пневматический пистолет
7. Водный пистолет
8. Руководство по эксплуатации на русском языке.
9. Декларация соответствия ТС.

1. Мотор шпинделя «Haozhi» BT40 – 14 000 об/мин
2. Мотор шпинделя «Haozhi» HSK – 10 000 об/мин
3. Датчик для наладки инструмента RENISHAW TS27R
4. Датчик Renishaw OMP60
5. Масленое охлаждение шпинделя
6. Инструментальный магазин на 32 инструмента
7. Инструментальный магазин на 40 инструмента
8. Подача СОЖ через шпиндель (20 бар)

Технические характеристики:

Система ЧПУ

Siemens 828D Basic / Fanuc 0i md (опция)

Общая потребляемая мощность, кВт

40

Мощность главного двигателя, кВт

15

Мощность главного двигателя, кВт (30 мин)

18,5

Напряжение сети, В

380

Конус шпинделя

BT50

Скорости шпинделя, об/мин

3500

Макс. крутящий момент шпинделя, N.m

235

Макс. диаметр сверления, мм

50

Макс. диаметр резьбы, мм

М30

Точность позиционирования по осям X,Y,Z, мм

±0,008

Точность позиционирования по оси B, угол/сек

10

Точность позиционирования по осям X,Y,Z, мм

±0,005

Точность позиционирования по оси B, угол/сек

2

Кол-во инструмента в магазине, шт

24

Тип сменщика

манипулятор

Макс. диаметр инструмента, мм

125

Макс. диаметр инструмента, мм (пустое место рядом)

250

Макс. длина инструмента, мм

400

Макс. вес инструмента, мм

25

Перемещение по оси-X, мм

1000

Перемещение по оси-Y, мм

800

Перемещение по оси-Z, мм

800

Скорость перемещения по оси-X, мм/мин

1 – 12 000

Скорость перемещения по оси-Y, мм/мин

1 – 12 000

Скорость перемещения по оси-Z, мм/мин

1 – 12 000

Быстрая подача оси-X, мм/мин

24000

Быстрая подача оси-Y, мм/мин

24000

Быстрая подача оси-Z, мм/мин

24000

Расстояние от торца шпинделя до центра стола, мм

150 - 950

Расстояние от центра шпинделя до рабочей поверхности стола мм

50 - 850

Габариты рабочего стола, мм

630х630

Кол-во рабочих столов, шт

2

Макс. диаметр детали на столе, мм

1000

Количество Т-пазов, шт

5

Ширина Т-пазов, мм

18

Расстояние между Т-пазами, мм

125

Макс. нагрузка на стол, кг

1200

Индексация стола

1°

Скорость поворота стола, об/сек

11,1

Смена рабочего стола, сек

17

Подача воздуха, Mpa

0,5 – 0,7

Класс точности

Н

Габариты станка (ДхШхВ), мм

5400x3600x3100

Масса станка, кг

16 000
